Sender

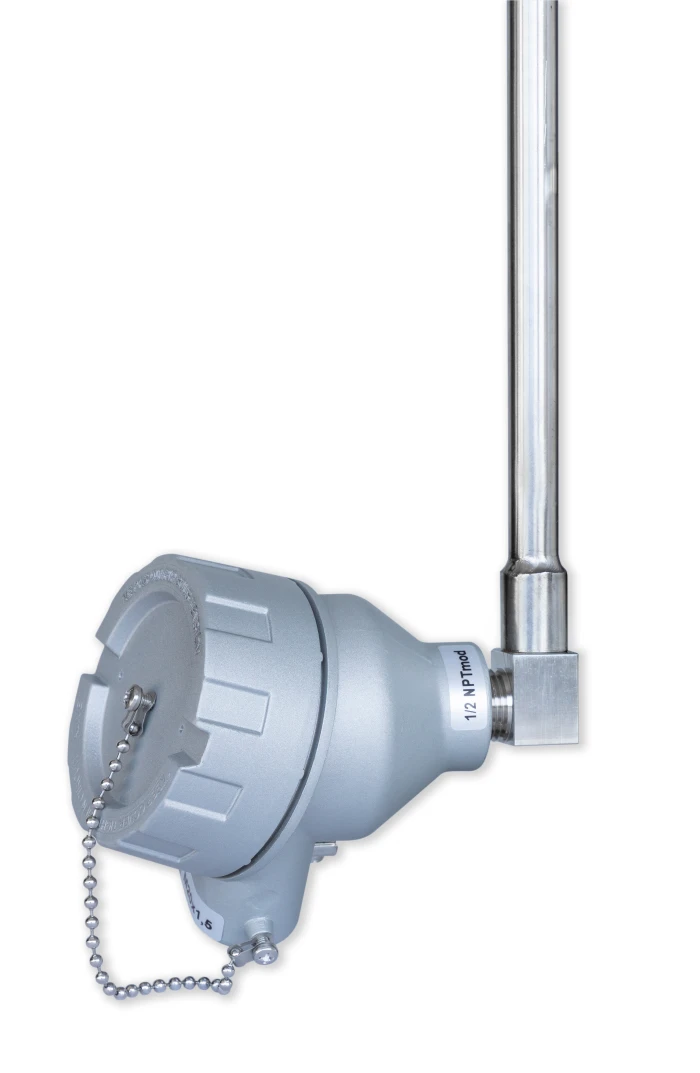

Messumformer für 4–20-mA-Signal
Mithilfe eines Messumformers lässt sich ein 4–20-mA-Signal erzeugen. Der Messumformer wird über die gesamte Länge des magnetischen Füllstandsmessgeräts montiert.
Ausführungen:
- Standard
- Ex i
- Ex d
Mit oder ohne HART, Profibus, Feldbus
Standard
| Ausführung | Standard |
| Wechselrichter | Typ „SMART“ |
| Ernährung | 8 – 35 VDC |
| Temperatur | -50 … +350 °C |
| Genauigkeit | ± 5 mm |
| Material des Rohrs | RVS 316 L |
| Max. Länge | 5,5 Meter |
| Material des Anschlusskastens | ABS oder Aluminium |
| Dichte | IP 67 |
| Anschluss | M16 x 1,5 |
| Ausgang | 4 – 20 mA / 2-Leiter |
| Optionen | Höhere Genauigkeit (± 2,5 oder ± 1 mm) M16x1,5; M20x1,5; 1⁄2” NPT; 3⁄4” NPT-Anschlüsse HART IP 68-Gehäuse PROFIBUS FIELDBUS SS 316-Gehäuse Gehäuse mit LCD-Display (auch mit optischer Bedienung) Ausgangssignal in Ohm oder Volt |
Ex i
| Ausführung | Standard |
| Wechselrichter | Typ „SMART“ |
| Genehmigung | II 1G Ex ia II C T4..T6 |
| Ernährung | 8 – 30 VDC |
| Temperatur | -50 … +350 °C |
| Genauigkeit | ±5 mm |
| Material des Rohrs | RVS 316 L |
| Max. Länge | 5,5 Meter |
| Material des Anschlusskastens | Aluminium oder Edelstahl |
| Dichte | IP 67 |
| Anschluss | M20 × 1,5 |
| Ausgang | 4 – 20 mA / 2-Leiter |
| Optionen | Höhere Genauigkeit (± 2,5 oder ± 1 mm) M16x1,5; M20x1,5; 1⁄2” NPT; 3⁄4” NPT-Anschlüsse HART IP 68-Gehäuse PROFIBUS FIELDBUS SS 316-Gehäuse Gehäuse mit LCD-Display (auch mit optischer Bedienung) Ausgangssignal in Ohm oder Volt |
Ex d
| Ausführung | Standard |
| Wechselrichter | Typ „SMART“ |
| Genehmigung | II 2G Ex db IIC T5..T1 Gb II 2D Ex tb T100 °C..T350 °C |
| Ernährung | 8 – 30 VDC |
| Temperatur | -50 … +350 °C |
| Genauigkeit | ±5 mm |
| Material des Rohrs | RVS 316 L |
| Max. Länge | 5,5 Meter |
| Material des Anschlusskastens | Aluminium oder Edelstahl 316 |
| Dichte | IP 66/67 und IP 68 |
| Anschluss | 3⁄4” NPT, M20x1,5 |
| Ausgang | 4 – 20 mA / 2-Leiter |
| Optionen | Höhere Genauigkeit (± 2,5 oder ± 1 mm) M16x1,5; M20x1,5; 1⁄2” NPT; 3⁄4” NPT-Anschlüsse HART IP 68-Gehäuse PROFIBUS FIELDBUS SS 316-Gehäuse Gehäuse mit LCD-Display (auch mit optischer Bedienung) Ausgangssignal in Ohm oder Volt |
